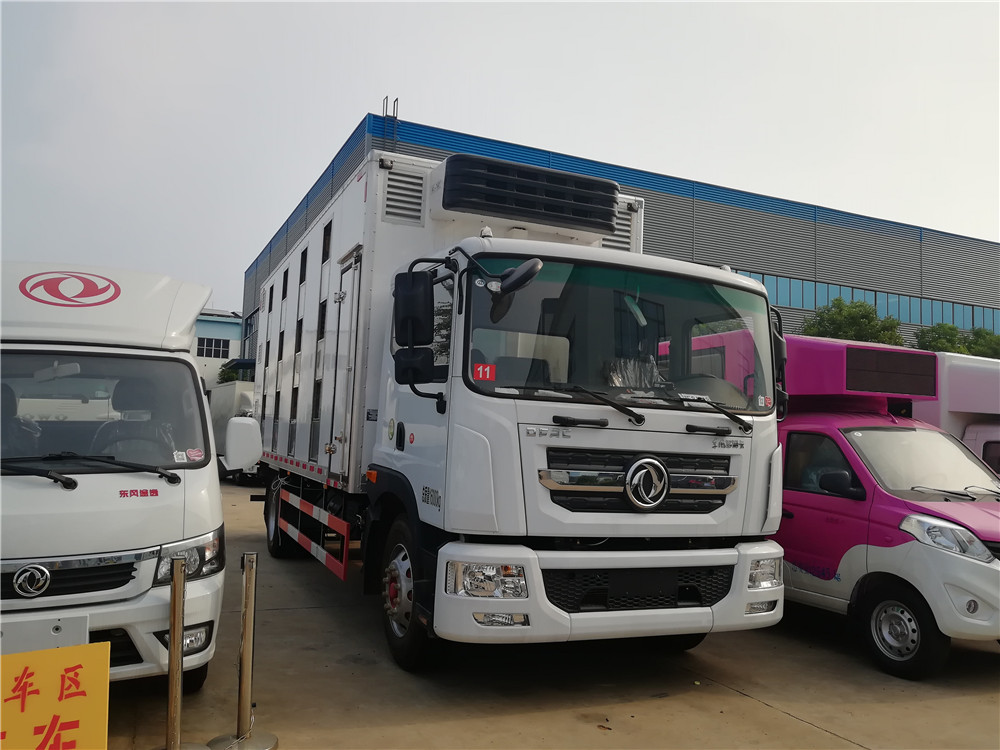

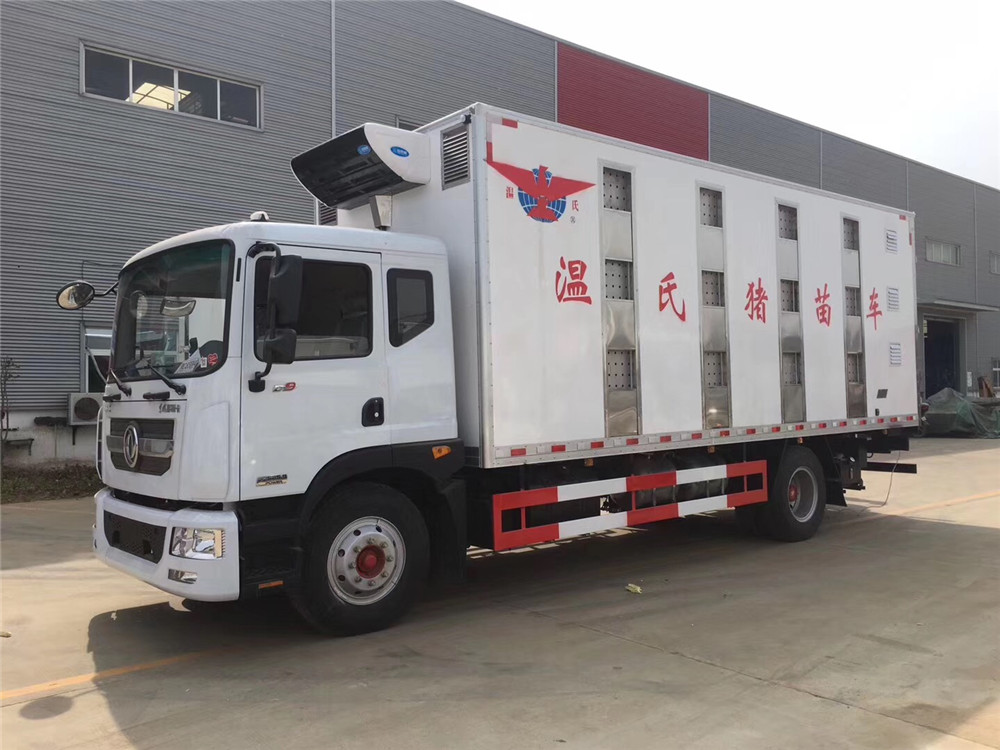

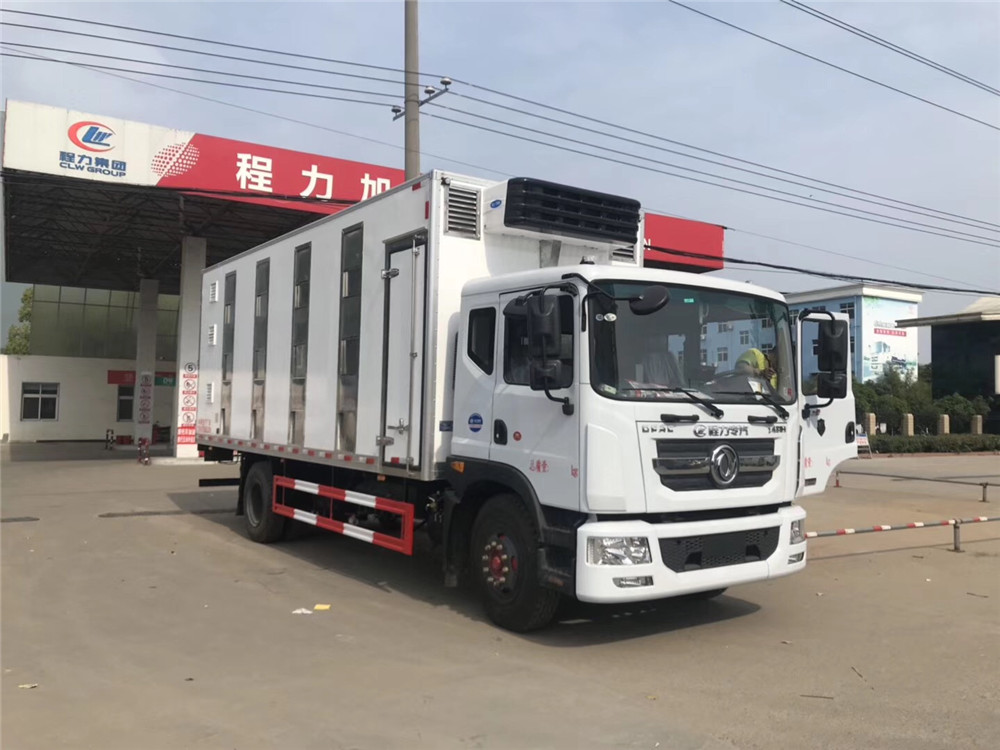

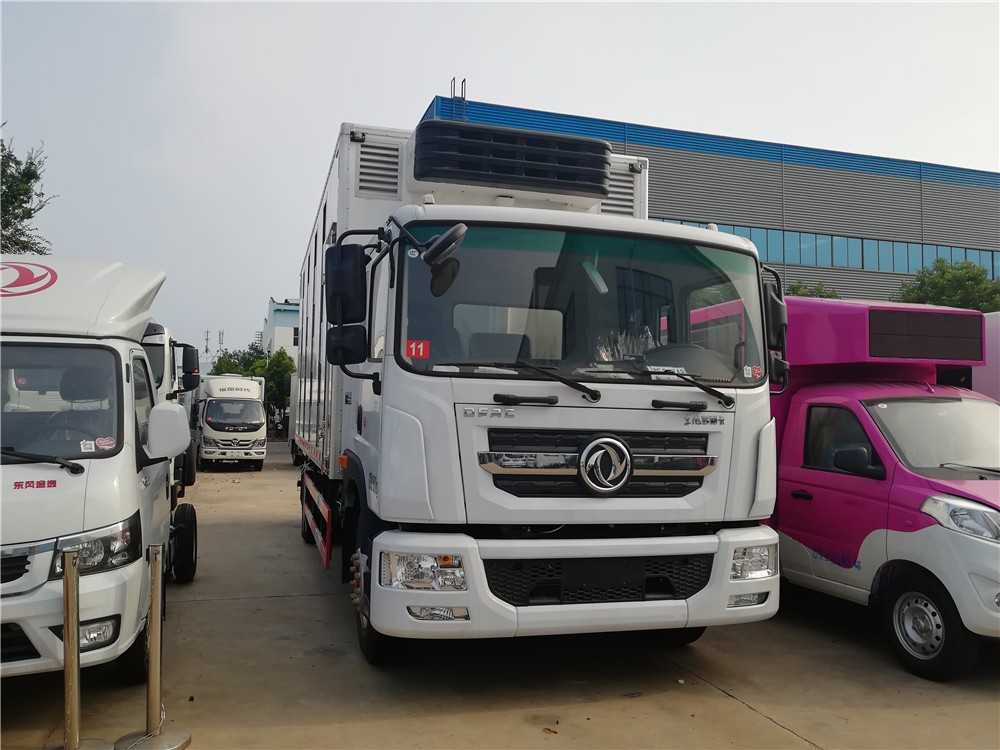

東風D9恒溫畜禽運輸車高端大氣上檔次，車廂長度7米，箱體為內不銹鋼保溫結構，外部部分玻璃鋼飾板；箱體內一層隔板，通過液壓系統，實現隔板的升降，隔板配置分欄隔斷。喂水系統由液態食物箱、管道泵、管道、喂水嘴實現液態水的輸送和喂食。噴淋系統由氣壓水箱，管道，噴頭，污水收集箱組成，給牲畜噴淋降溫，箱體內清潔。恒溫系統由車載制冷機，暖風機，氣體混合輸送倉，箱體排風扇實現牲畜生存空間氣體的流通和恒溫，排風扇邊框加焊，外框邊打膠。后門通過液壓系統自動展開形成仔豬進出箱體的通道，設有防護欄。配備微型發電機，給相關設備供電。箱內每層加裝攝像頭。
【整車技術參數】 | |||
產品商標 | 程力威牌 | 公告批次 | 328（變更） |
產品名稱 | 雛禽運輸車 | 產品型號 | CLW5160XCQE5 |
總質量(Kg) | 16000 | 外形尺寸 | 9080×2500×3850 |
額定載質量(Kg) | 7805 | 貨廂尺寸 | 5980,6800×2340×2470 |
整備質量(Kg) | 8000 | 前懸/后懸 | 1230/2650 |
駕駛室準乘人數(人) | 3 | 最高車速(Km/h) | 90,80 |
接近角/離去角(°) | 19/11 | 軸荷(Kg) | 5600/10400 |
【底盤技術參數】 | |||
底盤型號 | EQ1165LJ9BDE | 底盤名稱 | 載貨汽車底盤 |
商標名稱 | 東風牌 | 生產企業 | 東風汽車股份有限公司 |
軸數 | 2 | 輪胎數 | 6 |
軸距 (mm) | 4500,4700,5200 | ||
輪胎規格 | 9.00R20,10.00R20,275/80R22.5 | ||
鋼板彈簧片數 | 8/10+7,8/- | 前輪距 | 1858,1949,1765,1891 |
燃料種類 | 柴油 | 后輪距 | 1806,1865,1750 |
排放依據標準 | GB17691-2005國Ⅴ,GB3847-2005 | ||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
ISB180 50 | 東風康明斯發動機有限公司 | 5900 | 132 |
備注 | 該車用于運輸雛禽,車輛頂部封閉不可開啟.尾門為液壓翻轉上下坡道結構(收起狀態水平長度為110mm,不計算在整車長度內).選裝通風孔和天窗,側板選裝各種形式自然進風窗戶,前板開有通風進口,選裝各種型號的壓縮機組、水簾等降溫設施,尾門可選裝封閉式電子排風扇.防護裝置材料材質為Q235A,連接方式:左右側面及后下部防護均采用焊接連接,后部防護裝置截面尺寸:120×50,后防護離地的高500mm.發動機與油耗值對應關系(L/100km):YC4EG170-50/26.0, YC4EG185-50/26.3,ISB180 50/27.8,ISB210 50/26.5,ISD160 50/26.3.ABS型號: J ABS,生產廠家: 焦作博瑞克控制技術有限公司,安裝具有衛星定位功能的行駛記錄儀.該車僅采用軸距5200.隨底盤選裝駕駛室.選裝限速裝置時,最高車速為80km. | ||
改裝要求：箱體為全不銹鋼保溫結構，外部部分玻璃鋼飾板；
1，分層裝載機構：箱設置2層裝載機構，通過液壓系統，實現隔板的升降，每層隔板配置分欄隔斷。
2， 喂食系統。由液體食物箱、管道泵、管道、喂食嘴等組成，實現液態食品的輸送和喂食。
3， 恒溫系統。由車載制冷機，暖風機，氣體混合輸送倉，箱體排風扇等組成，實現仔豬生存空間氣體的流通和恒溫。
4， 噴淋系統。由氣壓水箱，管道，噴頭，污水收集箱組成，給仔豬噴淋降溫，箱清潔。

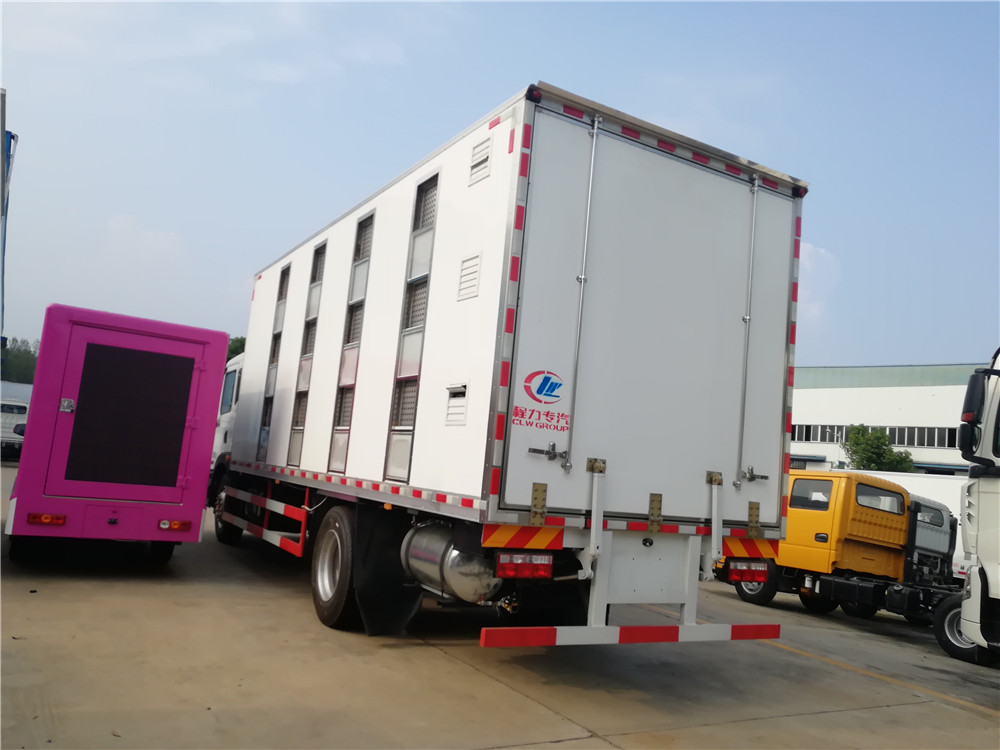

5， 進出通道。后門通過液壓系統自動展開形成仔豬進出箱體的通道，設有護欄。
6， 供電系統。配備微型發電機，給相關設備供電。
