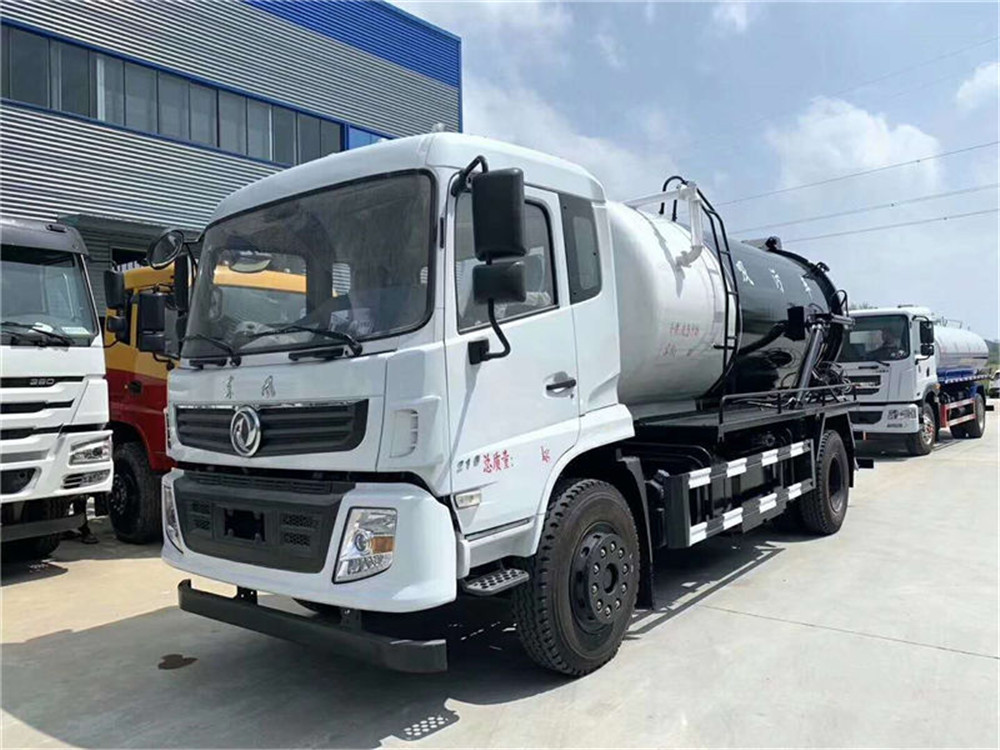

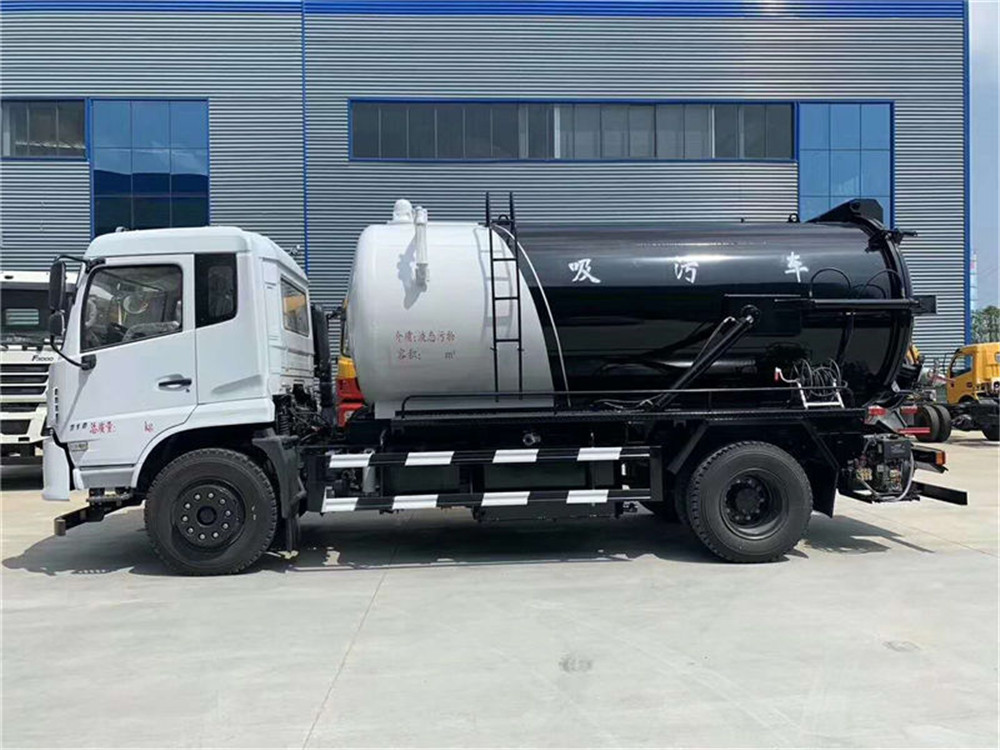

吸污車是收集、中轉清理污泥、污水，避免二次污染的新型環衛車輛，吸污車可自吸自排，工作速度快，容量大，運輸方便，適用于收集運輸糞便、泥漿、原油等液體物質。采用國內優質吸污真空泵，吸力大，吸程遠，特別適合用于下水道內的淤積物的抽吸、裝運和排卸，并可吸下水道淤泥、石子、磚塊等較大物體 。底盤配置：采用東風專用車底盤，單排駕駛室，國六柴油機，斷氣剎，方向助力，帶原廠ABS。

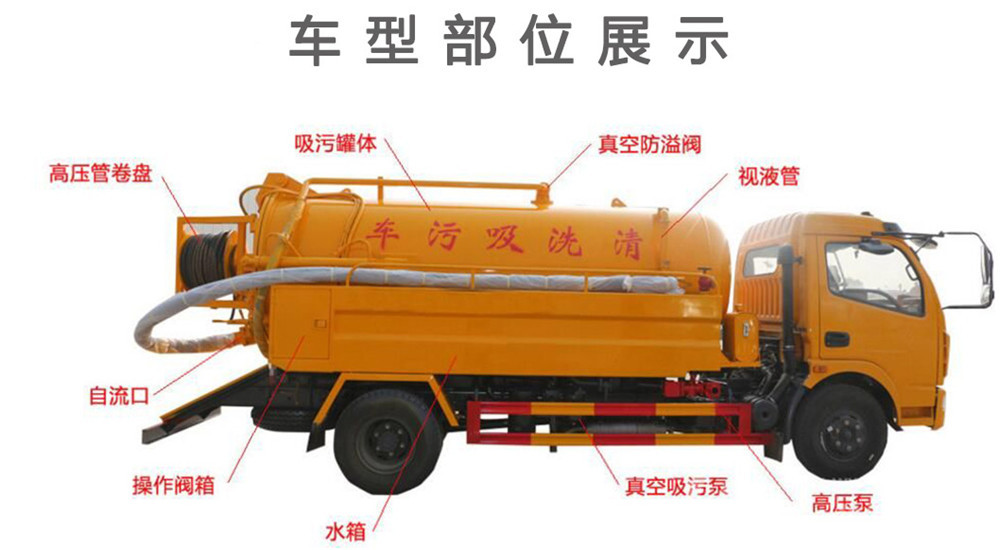

上裝配置：專用部分由取力器、傳動軸、真空吸污泵、壓力罐體、液壓部分，管網系統、真空壓力表、視糞窗、洗手裝置等組成，隨車配置大功率真空吸污泵和優質液壓系統，罐體封頭一次壓鑄成型、罐體可后開、雙頂自卸。罐內污物可通過后蓋直接傾倒，具有真空度高(比吸糞車的吸力更大)、噸位大、效率高、用途更廣泛等特點。油水分離器，水氣分離器，液壓自卸裝置，專用真空吸污泵，容積壓力表，吸物導管，自流閥，真空罐體，連通器(視糞窗)，全自動防溢閥，液壓套件。采用國內優質的吸污專用泵，吸力大，吸程遠，特別適合用于市政環衛,廠區,礦山,小區等下水道內的淤積物的抽吸、裝運和排卸，尤其是可吸下水道泥漿、淤泥、石子、磚塊等較大物體、含水量較小等物質。抽滿污(糞)罐體時間：≤5min，吸程：≥10m。自吸自排，壽命長，工作速度快，運輸方便。吸污車與吸糞車具有相同原理，但吸污車又與吸糞車有著不同用途。區別在于吸污車罐體為圓形罐，結構更緊密，可以耐更高壓力提供更大的吸力，可用于收集清理運輸污水，污泥。
【整車技術參數】 | |||
產品商標 | 程力牌 | 公告批次 | 324 |
產品名稱 | 吸污車 | 產品型號 | CL5180GXWZH6 |
總質量(Kg) | 18000 | 罐體容積(m3) | 11 |
額定載質量(Kg) | 8405 | 外形尺寸 | 8100,7550×2500×3500 |
整備質量(Kg) | 9400 | 前懸/后懸 | 1475/2125,1475/2075 |
駕駛室準乘人數(人) | 3 | 最高車速(Km/h) | 89 |
接近角/離去角(°) | 23/11 | 軸荷(Kg) | 6500/11500 |
【底盤技術參數】 | |||
底盤型號 | EQ1180GSZ6DJ | 底盤名稱 | 載貨汽車底盤 |
商標名稱 | 東風牌 | 生產企業 | 東風商用車有限公司 |
軸數 | 2 | 輪胎數 | 6 |
軸距 (mm) | 3950,4500 | ||
輪胎規格 | 10.00-20 18PR,10.00R20 18PR,275/80R22.5 18PR,11.00R20 18PR | ||
鋼板彈簧片數 | 8/10+8,11/11+10 | 前輪距 | 1800,1860,1910,1940,1965,1985 |
燃料種類 | 柴油 | 后輪距 | 1700,1750,1800,1860,1880 |
排放依據標準 | GB3847-2005,GB17691-2018國Ⅵ | ||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
B6.2NS6B210 DDi50E220-60 | 東風康明斯發動機有限公司 東風商用車有限公司 | 6200 5000 | 154 162 |
備注 | 1、有效容積:11立方米;采用4500mm和3950軸距底盤。2、整車長/前懸/軸距尺寸對應關系為:8100/1475/4500,7550/1475/3950;罐體外形尺寸(直段長×直徑)(mm)為:4700×1800,4150/1900。3、防護材料:Q235,左右側面及后下部防護均采用螺栓連接,后部防護裝置斷面尺寸(寬×高)60×200(mm),后部防護離地高度:440。4、該車專用裝置為吸污罐,主要用于下水道污泥抽吸、清撈和裝卸。5、ABS生產廠家;東科克諾爾商用車制動系統(十堰)有限公司, 浙江萬安科技股份有限公司,型號:3631010-C2000, VIE ABS-Ⅱ. | ||
工作原理及特點描述
①車輛上裝配有防溢閥可有效防止液體溢出，可選裝液滿報警裝置。
②罐體自卸，吸污罐體采用雙油缸自卸，傾倒污水更方便更快捷不怕大污物堵塞。
?、畚膊孔粤骺?，口徑大，自流快，標配為手動球閥開關，可選配液壓開啟，傾倒方便。

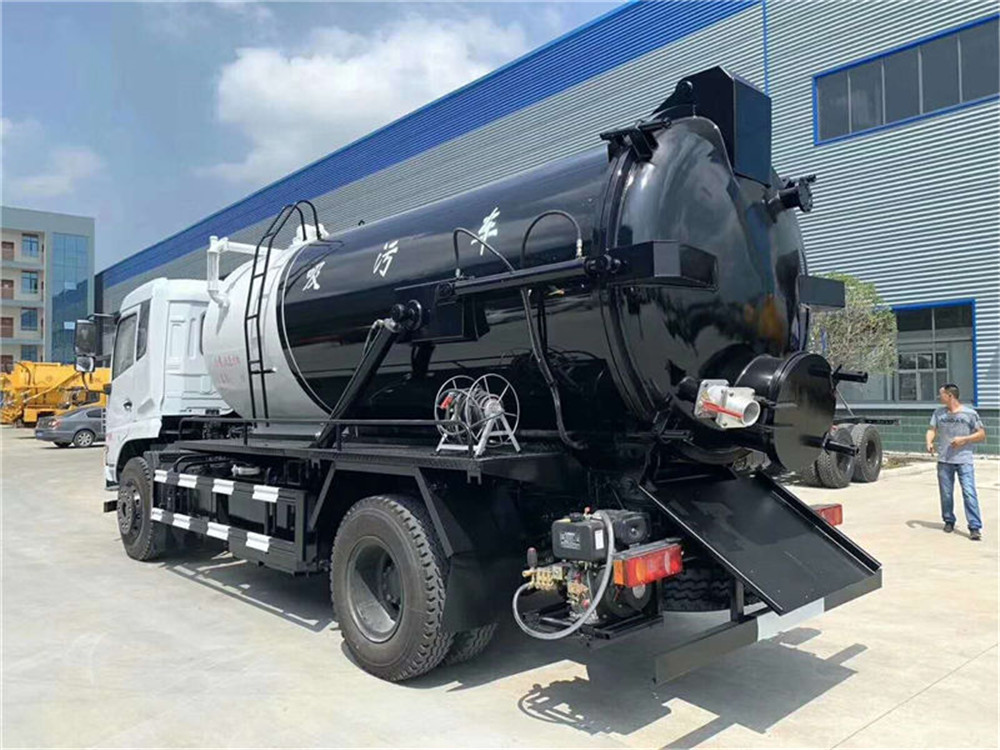

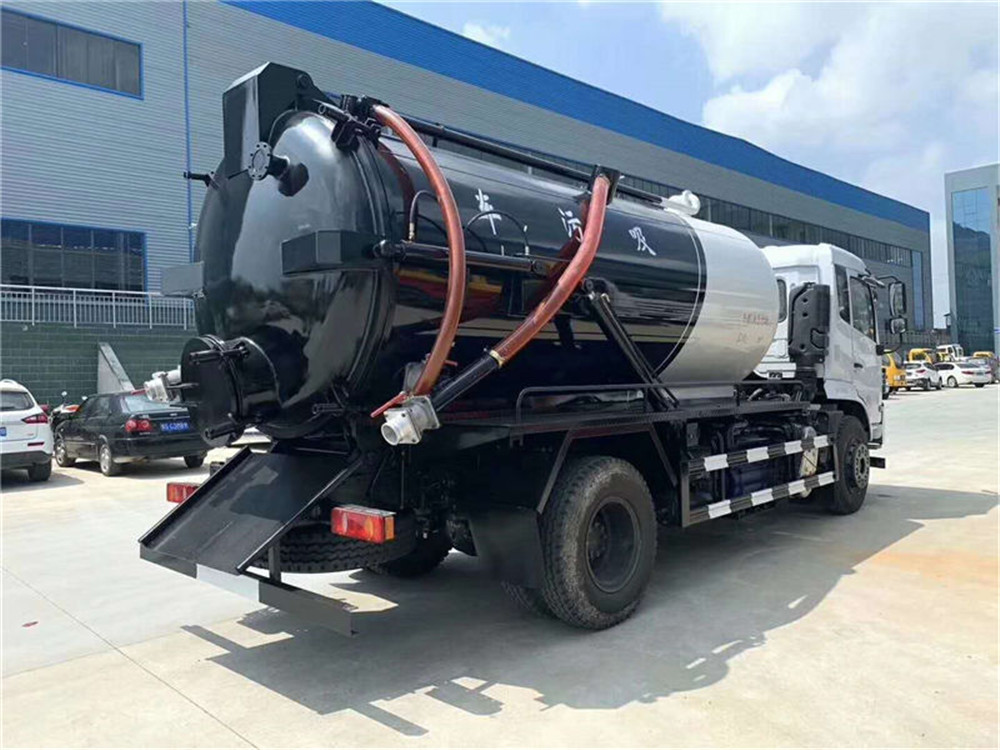

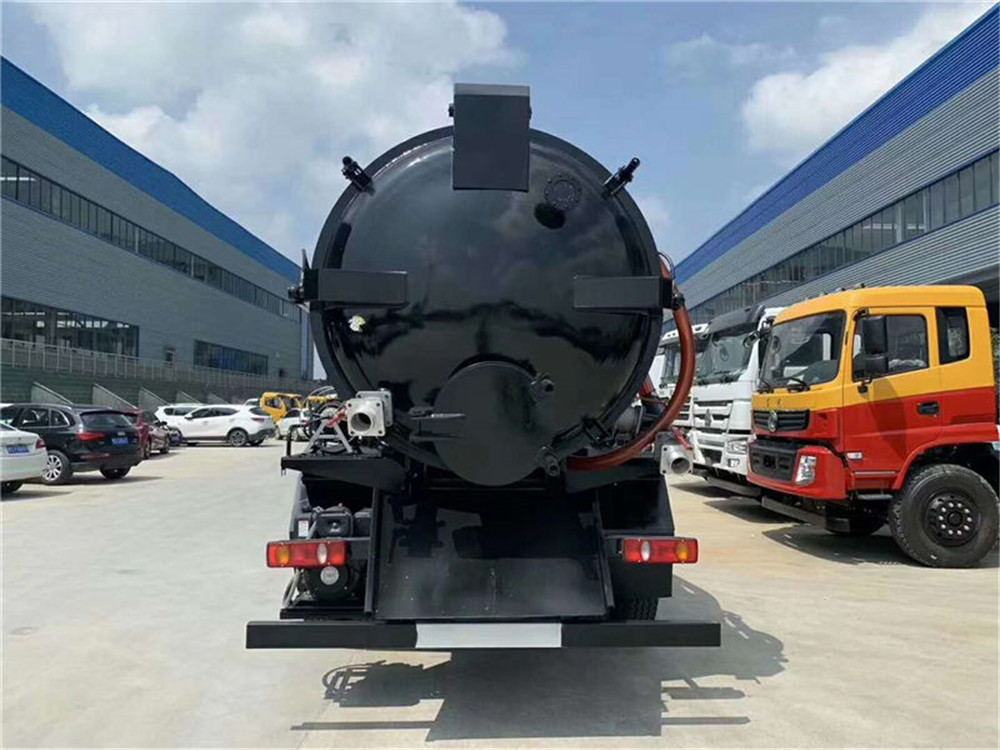

?、芎箝T開啟功能，后門可液壓開啟，配合罐體油缸舉升功能傾倒污水污物更方便更快捷。
?、莨摅w以剛性連接方式，安裝在車架上，兩者中間設有緩沖墊，可減輕車輛的振動對罐體的損害。
⑥吸污泵，采用水循環泵，結構簡單，吸力更強勁，不懼泵體發熱，可連續工作，可選配億豐泵或威龍油泵。
⑦采用進口知名高壓清洗泵，壓力能達到16Mpa。也可選用國產高壓泵、壓力達到24Mpa，,壓力大清洗徹底。主要用于清洗城市下水道、管道的沉積物、死角泥溝的疏通，也可用于清洗工業排液管道、壁面等，清洗公路、廣場地面。
車輛工藝特點
?、傥酃摅w采用武鋼國標6mm厚優質碳鋼板材，采用先進的滾塑工藝一次成型，強度高耐腐蝕，罐體為圓形，設計合理，封頭采用優質鋼材，抗壓性更強。安裝浮球液位控制器，帶電子報警裝置；安裝進口防溢流裝置，防止污水因吸滿倒灌至真空泵系統。吸污車具有液壓舉升自卸功能，便于將各種污泥傾倒干凈。后罐門可液壓自動開啟，便于清理罐體內的沉積物，本車可自吸自排，干凈方便，一人可操作，節省人力。
?、诓捎脟?guó)內優質的吸污專用泵，吸力大，吸程遠，特別適合用于下水道內的淤積物的抽吸、裝運和排卸，尤其是可吸下水道泥漿、淤泥、石子、磚塊等較大物體、含水量較小等物質。抽滿污（糞）罐體時間：≤5min，吸程≥10m。自吸自排，壽命長，工作速度快，運輸方便。吸污車的排放有加壓排放和自流排放兩種方式，后蓋可打開并自卸罐體中雜質。
?、鬯废到y(tǒng)：包括水罐、高壓水泵（意大利進口泵）、進水管、泄水截止閥、濾水器、水位表、進水截止閥、水壓表、壓力表開關、高壓噴頭、高壓三通閥、卷筒。
?、芤簤合到y(tǒng)：包括油位計、油箱、過濾器、閘閥、油泵、溢流閥、節流閥、油壓表、單向閥、油馬達、換向閥、單向閥、開關。
