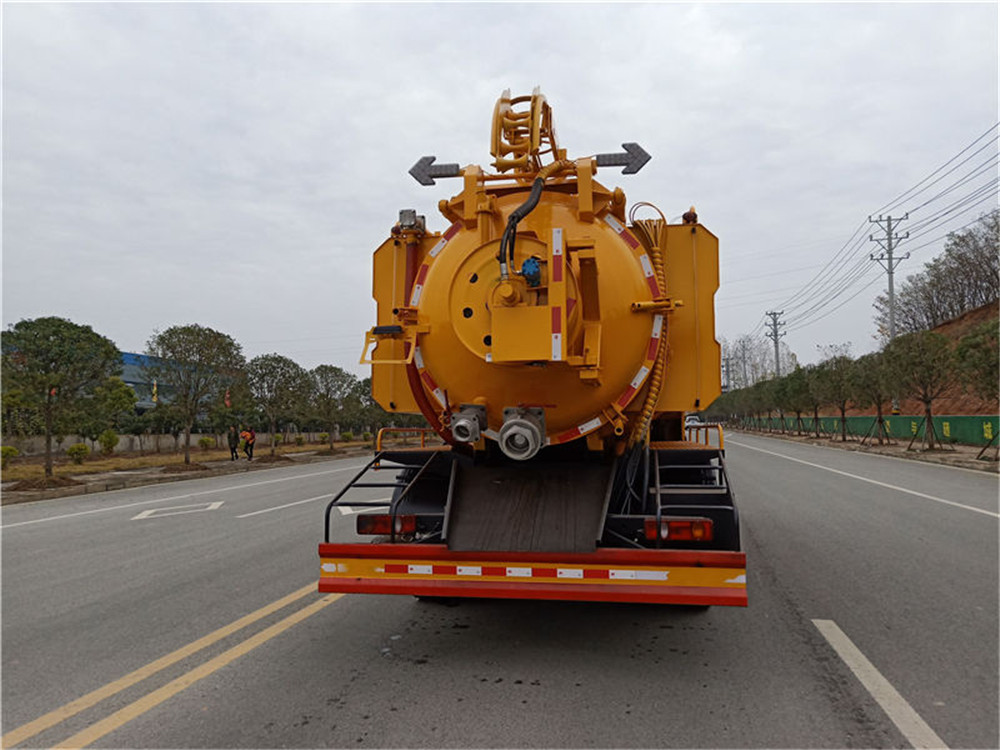

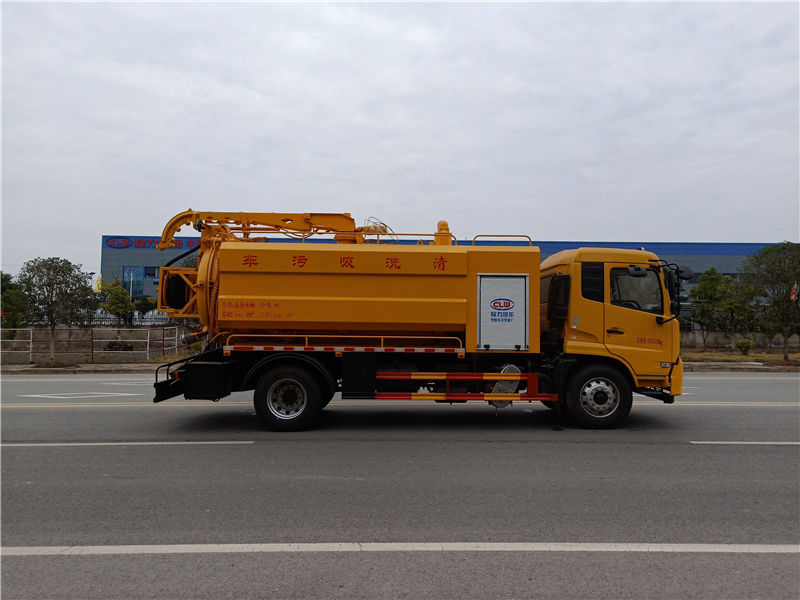

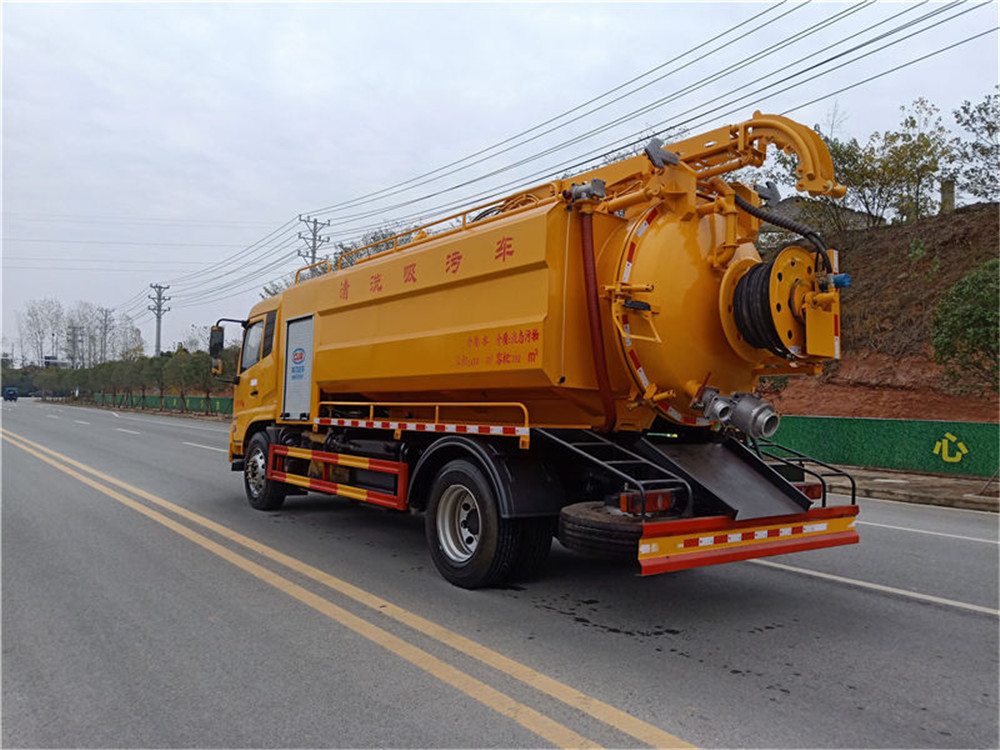

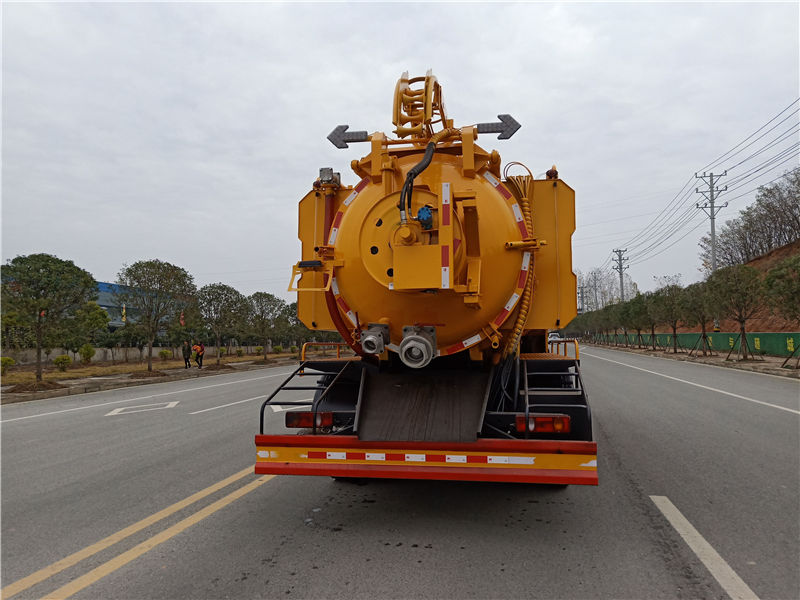

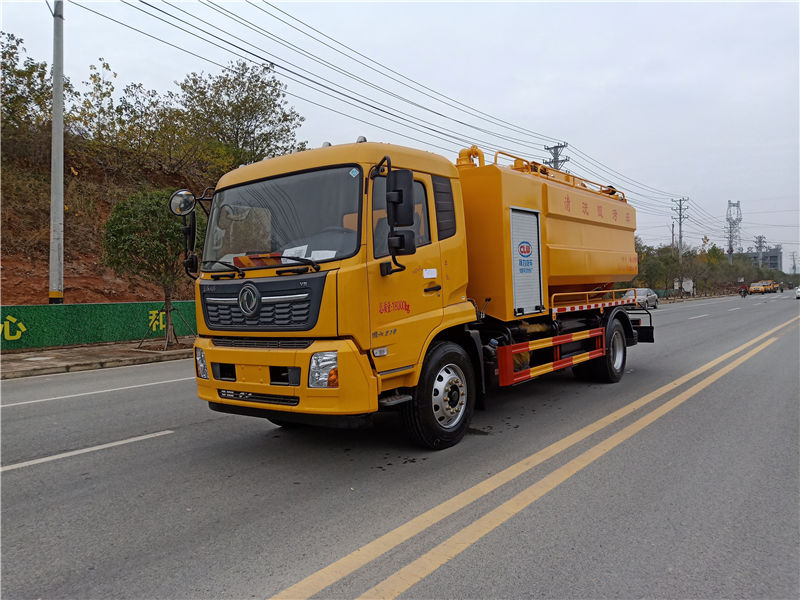

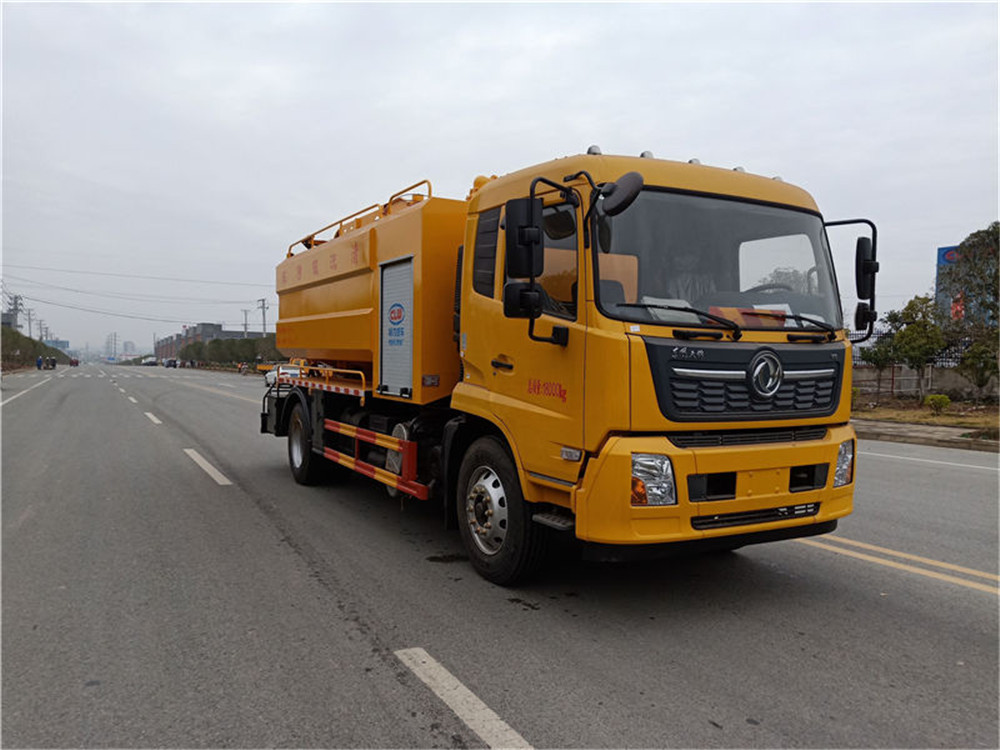

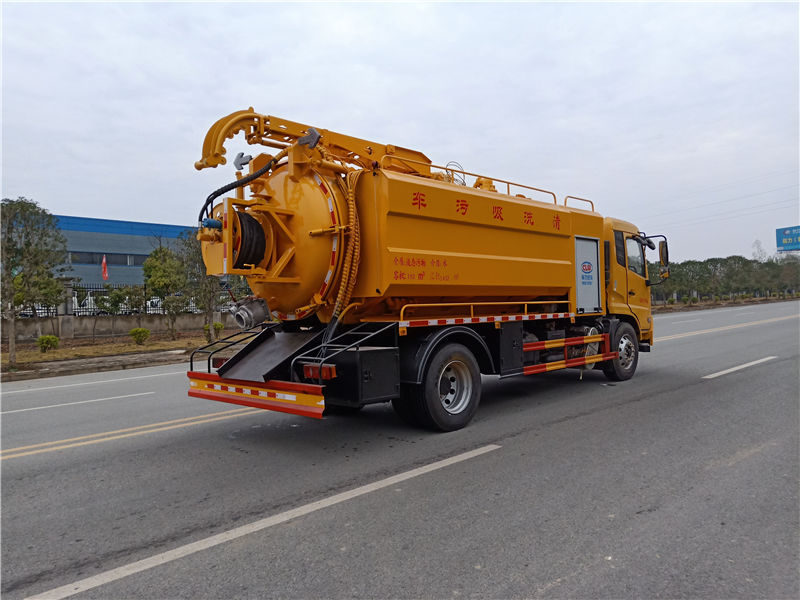

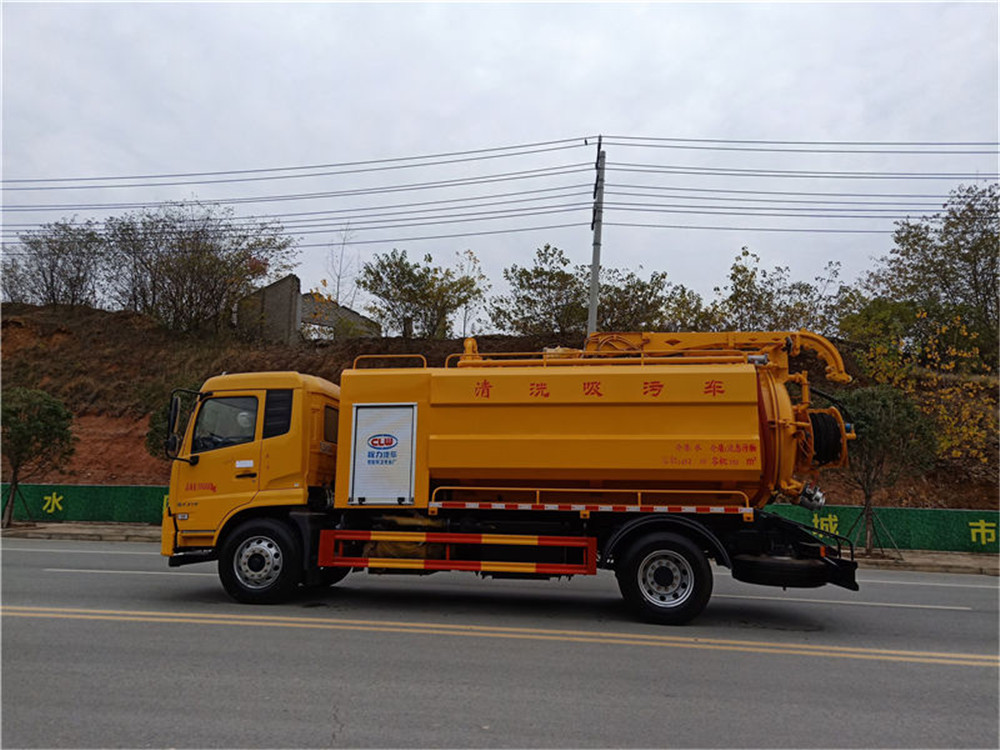

國六東風天錦清洗吸污車底盤配置：采用東風公司原裝底盤生產，4700mm軸距：排半駕駛室，國六康明斯210馬力發動機（B6.2NS6B210），東風6檔變速箱，前橋4.5噸，后橋9噸，275/80R22.5 18PR輪胎，空調，原廠ABS。
東風天錦清洗吸污車上裝配置：罐體采用國標優質鋼板制作，厚度為8mm，一體罐，污水罐容積10立方，水罐容積5立方，帶隔艙互通，頂部散裝水泥罐口1個，罐體上兩邊做一下防護走道，水罐一邊1個帶閥門的消防接口（一共2個），150球閥，雙耀水雷，罐體尾部600液壓自排口，80米液壓卷盤180度液壓旋轉，1根8米吸污管，雙耀270流量高壓泵，山東濰坊375馬力新副發，配SK-30水循環泵，其余標配，嚴格按照公告制作。罐體為全密封壓力罐，內部做防銹處理，罐體具有液壓舉升自卸功能，便于將各種污泥傾倒干凈。后罐門可以液壓自動開啟，便于清理罐體內的沉積物、凝固物及對罐體內部進行維修、保養。
【整車技術參數】 | |||
產品商標 | 程力威牌 | 公告批次 | 332（擴展） |
產品名稱 | 清洗吸污車 | 產品型號 | CLW5180GQWD6 |
總質量(Kg) | 18000 | 罐體容積(m3) | 7.92 |
額定載質量(Kg) | 6800,6865 | 外形尺寸 | 8600,7700×2540×3550,3750 |
整備質量(Kg) | 11005 | 接近角/離去角(°) | 17/15 |
駕駛室準乘人數(人) | 3,2 | ||
前懸/后懸 | 1430/1870,1430/2170,1430/2470,1430/2670,1430/2320,1430/2070 | ||
軸荷(Kg) | 6500/11500 | 最高車速(Km/h) | 89 |
【底盤技術參數】 | |||
底盤型號 | DFH1180EX8 | 生產企業 | 東風商用車有限公司 |
商標名稱 | 東風牌 | 輪胎數 | 6 |
軸數 | 2 | 軸距 (mm) | 4500,4700,5000,5300 |
輪胎規格 | 10.00R20 18PR,275/80R22.5 18PR | ||
鋼板彈簧片數 | 7/9+6,8/10+8,8/9+6,11/10+8 | ||
前輪距 | 1876,1896,1920,1950,1914,1934,1980,2000,1815 | ||
燃料種類 | 柴油 | 后輪距 | 1820,1860,1800 |
排放依據標準 | GB3847-2005,GB17691-2018國Ⅵ | ||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
D4.5NS6B190 D6.7NS6B230 B6.2NS6B210 | 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 | 4500 6700 6200 | 140 169 154 |
備注 | 該車裝有取力器,真空泵,液壓調桿或手動吊桿用于吸污;裝有高壓水泵,高壓水管用于清洗;罐體前部長:1200,用于安裝高壓泵專用裝置;吸污罐罐體有效容積:7.92立方米;1,罐外形尺寸(直線段長×直徑)為:4000×1600時,對應整車長/軸距/高度/后懸為:8600/5300(5000)/3550/1870(2170),8600/4700(4500)/3550/2470(2670);2,罐外形尺寸(直線段長×直徑)為:3050×1800時,對應整車長/軸距/高度/后懸為:7700/3950/3750/2320,7700/3050×1800/4200(3800)/3750/2070(2470);兩側水箱有效容積:4.32立方米;吸污罐和水箱為兩個獨立容器,不能同時滿載;防護材料:Q235A碳鋼,連接方式:左右側面及后下部防護均采用焊接連接,后部防護斷面尺寸:280×50,后部防護離地高度:490;隨底盤選裝駕駛室;ABS型號/生產廠家:3631010-C2000/東科克諾爾商用車制動系統(十堰)有限公司,ABS 8/東科克諾爾商用車制動系統(十堰)有限公司, 4460046450/威伯科汽車控制系統(中國)有限公司;選裝不帶吊桿。 | ||

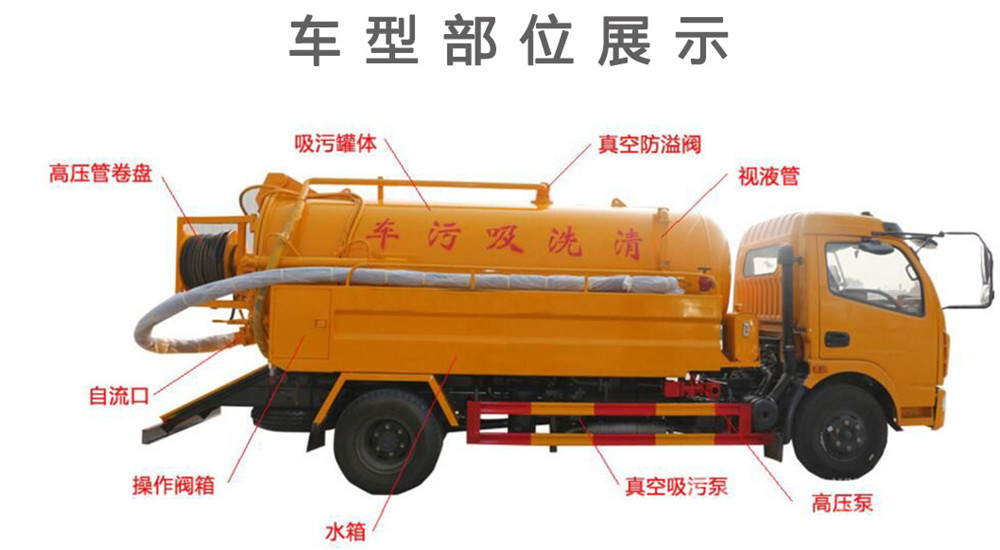

工作原理：
疏通：由底盤車發動機驅動的高壓水泵產生18MPa高壓水，高壓水通過特制噴頭高速向前、向后噴射。向前的射流可以沖開前方堵塞物，向后的射流除沖洗管道壁，沖走沉積物外，還帶動噴頭及噴水膠管自動進入管道縱深。液壓驅動的水管卷盤可以控制噴頭的運動方向和運動速度。噴頭前進時能沖開前方堵塞物，沖洗管道壁，后退時能更好地將沉積物沖掉并帶到坑口的沉井中。往返重復沖洗效果更好。
吸污：由底盤發動機驅動的真空泵使污水罐產生真空，將吸污管插入污泥中，污物在大氣壓的作用下被吸到污水罐中。污水過濾后排回下水道，污物留存在污水罐中，運送到指定地點后排放。
清污：真空泵使吸污管內產生真空和高速氣流，將吸污管插入少水、有一定硬度的污泥中，或?qū)⑽酃芸趯?zhǔn)泥砂、垃圾等，這些污物在高速氣流的作用下被帶到污水罐中。完成下水道清污作業。
具有疏通、吸污、清污等多種功能，一車頂3車。
分動箱：國產優質分動箱，用以從底盤發動機取力并分別輸送給真空泵、高壓水泵。實現多點大功率取力，屬關鍵技術。
真空泵：極限真空度:33mbar，抽氣量: 1400m3/h。工作轉速：1300r/min。水環真空泵，西門子技術，國內生產。
高壓水泵：額定壓力：22MPa，額定流量：215L/min，轉速；1450r/min。高壓柱塞泵，中德合資。
污水罐：6mm鍋爐鋼板制造，圓柱形，后蓋自動開閉，傾翻卸料。帶高液位報警保護裝置。總?cè)莘e7.92m3。
清水箱：由3個管路連通的水箱組成，內置防波板。帶低水位報警保護裝置。總?cè)莘e4.32 m3。
吸污管：帶旋轉臂架的PVC鋼絲增強軟管或鋼絲編織膠管，可230°水平旋轉，-15°～+53°垂直變幅，1.3m長短伸縮。3根1.8m接長管用于吸污管接長。
水管卷盤：液壓驅動，正反轉，無級調速。安裝于污水罐后蓋上，可纏繞存放DN25的專用膠管不少于600m。
專用膠管：原裝進口ND25的下水道疏通專用膠管，耐高壓，質量輕，摩擦阻力小，抗劃傷能力強。標準配置管長：20m。
清洗水管卷盤：水管手動拉出，自動收回，原裝進口手持噴槍。用于清洗本車和作業場地。軟管長度15m。
